विशेष विवरण | ||
1. जनरल-सेट की विशिष्टताएँ | ||
1.1 | मॉडल सेट करें | पीएफ-CC1100 |
1.2 | 50 हर्ट्ज पर प्राइम, 40 ℃ परिवेश | 800kW 1000KVA |
1.3 | 50 हर्ट्ज पर स्टैंडबाय, 40 ℃ परिवेश | 880kW 1100KVA |
1.4 | रेटेड जनरल-सेट आउटपुट | 230 / 400V 50 हर्ट्ज |
1.5 | रेटेड सापेक्ष आर्द्रता | ≤ 60% |
1.6 | आयाम (L × W × H) | 4500 × 1850 × 2600mm |
1.7 | वजन | 9050kg |
1.8 | ईंधन की खपत 100% प्राइम लोड | 191L / एच |
1.9 | कुल गर्मी परिवेश को विकीर्ण होती है | 163KW |

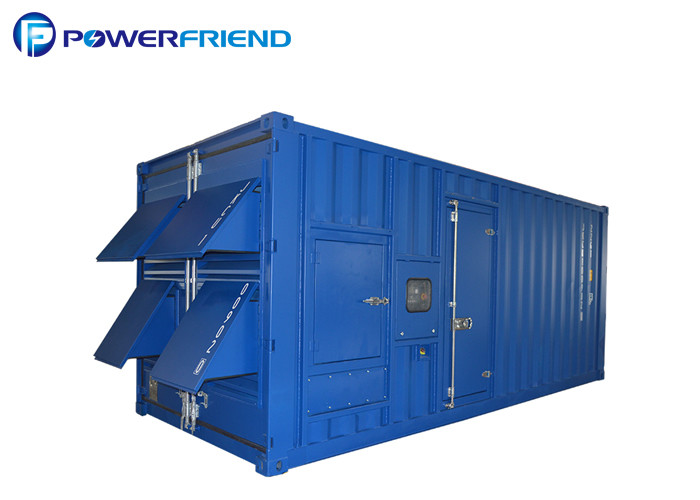

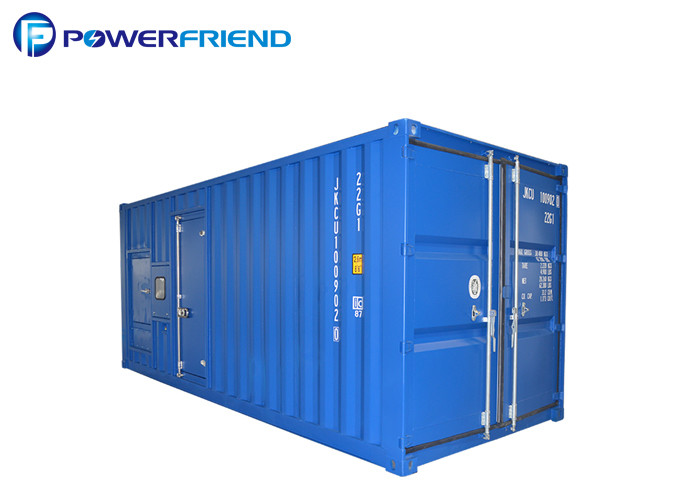

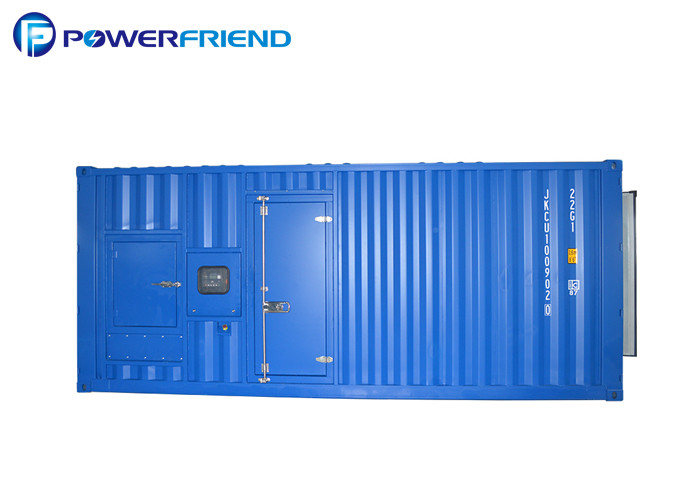

1.10 | जनरल-सेट की संरचना | जेन-सेट अपनाने इंटीग्रेटिव स्ट्रक्चर, इंजन फिक्स ऑन हाई स्ट्रेंथ स्टील बेसिक फ्रेम, इंजन और बेसिक फ्रेम के बीच एंटी वाइब्रेशन इंस्ट्रूमेंट, कूलिंग फैन में कैप, कंट्रोल कैबिनेट और सर्किट ब्रेकर को जेन-सेट पर लगाया गया है। |
1.11 | नियंत्रण प्रणाली (वैकल्पिक) | स्वचालित रूप से स्टार्ट-अप फ़ंक्शन और अन्य फ़ंक्शन के साथ बेसिक कंट्रोल पैनल या एडवांस्ड कंट्रोल पैनल। |
2. इंजन की विशिष्टताएं | ||
2.1 | इंजन ब्रांड | कमिंस |
2.2 | इंजन का मॉडल | KTA38-G5 |
2.3 | राज्यपाल / क्लास | विद्युतीय |
2.4 | सिलेंडर नं। | 12 |
2.5 | इंजन का निर्माण | वी |
2.6 | ईंधन स्प्रे पैटर्न | पीटी प्रत्यक्ष इंजेक्शन |
2.7 | स्टार्ट-अप विधि | 24 वी, इलेक्ट्रिक |
2.8 | आकांक्षा | टर्बोचार्ज / Aftercooled |
2.9 | कूलिंग मोड | रेडिएटर ठंडा (पानी को घेरें) |
2.10 | उबा देना तथा आघात | 159 × 159mm |
2.11 | दबाव अनुपात | 13.9: 1 |
2.12 | विस्थापन | 38L |
2.13 | 1500rpm पर इंजन प्राइम पावर | 880KWm |
2.14 | 1500rpm पर इंजन स्टैंडबाय पावर | 970KWm |
2.15 | बैटरी क्षमता | 254A / घंटा |
2.16 | शुरू / न्यूनतम तापमान | 7 ℃ |
2.17 | स्नेहन तेल क्षमता | 135L |
2.18 | शीतलक क्षमता - रेडिएटर और इंजन (40 ℃) | 308L |
2.19 | निकास अस्थायी - पूर्ण भार प्राइम | 499 ℃ |
2.20 | निकास गैस का प्रवाह - पूर्ण भार प्राइम | 10663m3 / एच |
2.21 | निकास गैस वापस दबाव अधिकतम | 76mmHg |
2.22 | वायु प्रवाह - रेडिएटर (40 ℃ परिवेश) | 15 मीटर 3 / एस |
2.23 | पुशर प्रशंसक सिर (डक्ट भत्ता) 40 ℃ | 13 एमएमएच 2 ओ |
2.24 | हवा का सेवन - इंजन - पूर्ण भार प्राइम | 4104m3 / एच |
2.25 | मानक वायु सेवन अस्थायी | 25 ℃ |
2.26 | ईंधन प्रकार | # 1 डीजल (प्राकृतिक तापमान) |
2.27 | फ़िल्टर प्रणाली | पूरे परिवर्तनशील चिकनाई तेल, ईंधन फिल्टर और एयर फिल्टर को अपनाएं |
2.28 | निकास तंत्र | औद्योगिक उच्च दक्षता मफलर और लहर पाइप को अपनाएं |
3. ALTENATOR की विशिष्टता | ||
3.1 | अल्टरनेटर मॉडल | स्टैमफोर्ड / LVI6E |
3.2 | अल्टरनेटर प्रकार | एसी सिंक्रोनस |
3.3 | रेटेड वोल्टेज | 230 / 400V |
3.4 | मूल्यांकन आवृत्ति | 50 हर्ट्ज |
3.5 | निर्धारित गति | 1500 आरपीएम |
3.6 | वोल्टेज विनियमन मोड | ऑटो |
3.7 | अल्टरनेटर वोल्टेज विनियमन | ± 0.5% |
3.8 | रोमांचक मोड | ब्रश रहित स्व रोमांचक |
3.9 | शक्ति तत्व | 0.8 (अंतराल) |
3.10 | चरण और तार | 3 चरण 12 तार |
3.11 | रेटेड मुद्रा | 1443.4A |
3.12 | दक्षता | 0.942 |
3.13 | इन्सुलेशन वर्ग | एच |
3.14 | सुरक्षा वर्ग | IP23 |
3.15 | NFPA110 के लिए एकल लोड कदम | 100% |
3.16 | मानक | IEC34-1 |
3.17 | मैक्स। परिवेश का तापमान | 40 ℃ |
3.18 | मिन। परिवेश का तापमान | - 20 ℃ |
3.19 | मैक्स। ऊंचाई | 1000 मी |
3.20 | वजन | 2190kg |
